Atuador
Pneumático

Simples e Dupla Ação

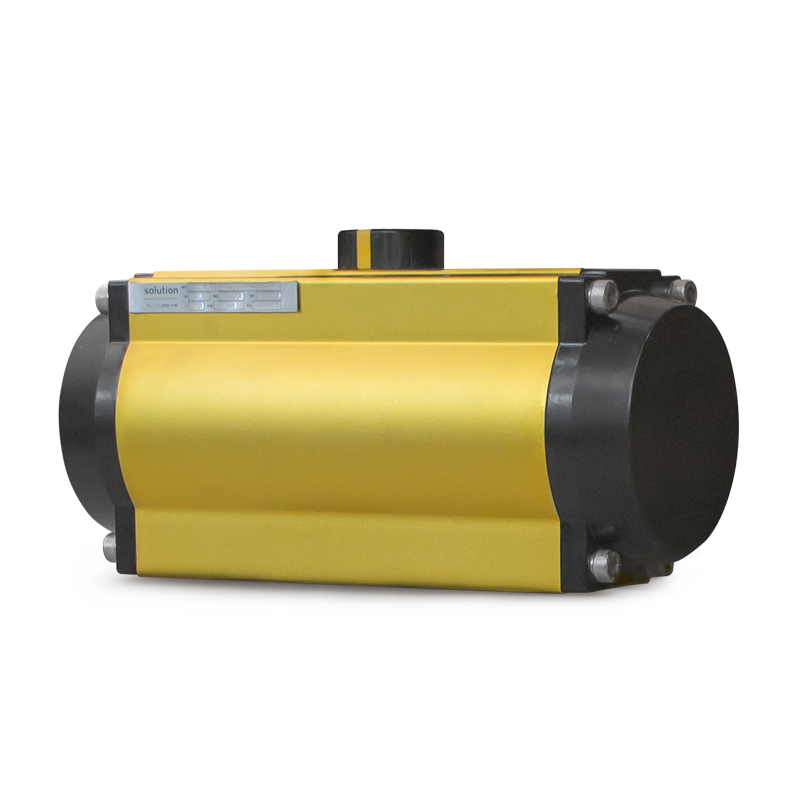

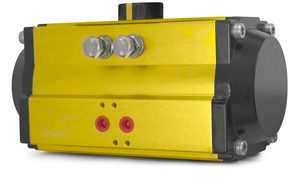

A Solution Controles apresenta a Série S40 – S400, um
Atuador Pneumático que combina a mais recente tecnologia e design moderno que permite maior qualidade e
desempenho, são econômicos e estão em acordo com as
diferentes normas nacionais e internacionais correspondendo as mais diversas especificações.

  • Materiais: Liga de alumínio
  • Dimensional: 1/2"
  • TMO: -40°C +150°C
  • PMT: 2~8 bar (0,2~0,8Mpa)

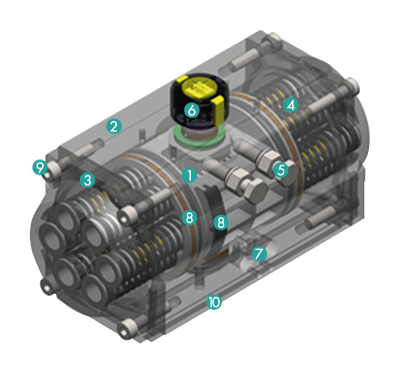

1. O projeto simétrico do duplo-pistão da cremalheira e do pinhão permite a ação rápida e estável, alta precisão e potência, assim como a rotação reversa mudando a posição do pistão.

2. O cilindro de alumínio de alta qualidade, o furo interno preciso e superfície externa anodizada endurecida por oxidação anódica + revestimento de teflon (opcional) permitem sua vida útil mais longa e baixo coeficiente de atrito.

3. O projeto integrado permite que todos os modelos de atuadores de Dupla e Simples Ação tenham o mesmo cilindro e tampa, o que facilita a alteração do modo de ação na montagem ou desmontagem.

4. A segura montagem da mola facilita a montagem ou desmontagem das molas tanto na instalação quanto no local de atuação.

5. Os dois parafusos de ajuste separados no lado externo, destinados à instalação do Atuador na válvula, permitem um ajuste fácil e preciso da posição ABERTA ou FECHADA da válvula.

6. O indicador de posição multifuncional possui indicação visual no local. Sua conexão corresponde aos padrões VID / VIE3845 e NAMUR e permite a instalação e saída de todos os acessórios, como a caixa de interruptores de fim de curso, o posicionador elétrico e o sensor de posição.

7. A interface da fonte de gás, padrão NAMUR, é capaz de instalar diretamente à válvula solenoide.

8. A bucha e o anel de guia do pistão na parte traseira da cremalheira assim como o rolamento do eixo de saída impedem o atrito metal/metal e aumentam a lubrificação, resultando em maior vida de serviço.

9. Todos os parafusos são feitos de aço inoxidável, resistente à corrosão.

10. Em conformidade com as normas ISO5211 e SIN3337 (F03-F25).

Seleção do atuador

Ao selecionar o Atuador deve-se adicionar um valor seguro ao torque definido da válvula, por exemplo, um valor seguro de:

  • 25% para o vapor ou meios líquidos não lubrificantes;
  • 30% para pasta não lubrificante ou meio líquido;
  • 40% para meios de gás seco não lubrificantes;
  • 60% para partículas não lubrificantes ou meios em pó transmitidos por gás;
  • 20% para meios de lubrificação limpos e de baixa fricção

(Os valores acima são valores teóricos seguros recomendados pela nossa empresa, apenas para referência).

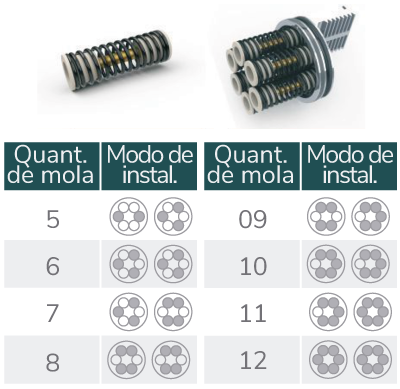

Componentes da mola
