Medidor
de Vazão
Magnético
Modelo: MAG
A Solution Controles apresenta o MAG, um Medidor de Vazão magnético projetado para medição do fluxode líquidos, lamas, pastas e lodos com condutividade elétrica > = 5 uS/cm.
Aplicações:
- Captação de Água
- Detecção de fuga
- Irrigação
- Água industrial
- Água de refrigeração
- Efluente industrial
- Esgoto e lamas
- Água do mar
- Qualquer líquido condutivo
Opcionais
- Conexão flangeada e wafer: Para fluxo inferior a 380 000 m3/h
- Versão de Inserção: Amplamente utilizado em gran- des diâmetros. Design simplificado, rápida instalação e manutenção
- Bateria Embutida: Interna com duração superior a 5 anos. Sem necessidade de alimentação elétrica

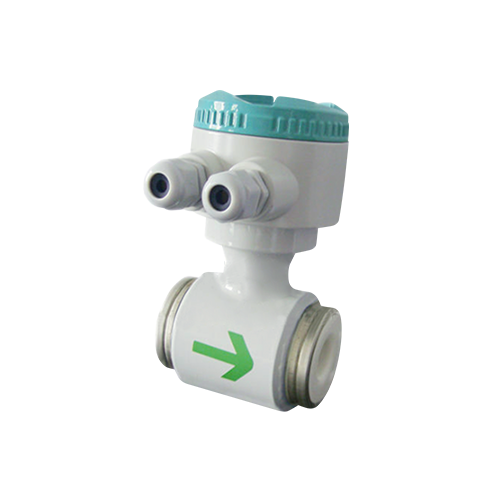

- Versão Sanitária: Tri-clamp, SMS e DIN
1/8 à 120″
-40˚C +130˚C
> 20 us/cm
Aço Carbono, AISI304 ou 316
LCD
DIN BS, ASME B16.5
4-20mA, HART, Profibus e Modbus
+- 0,2%, 0,3% e 0,5%
PFA, PTFE, F46, Poliuretano rígido ou macio, Borracha Natural e Carbeto de Cerâmica
24Vdc, 110 e 220V / 60Hz
M20x1,5 ou 1/2″ NPT
Flangeado, Wafer ANSI 150 e 300, Tri-Clamp, SMS e Inserção

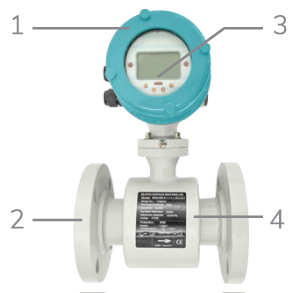

1. Design modular:
• Conversor de sinal com indicação separado do elemento de medição;
• Versão compacta
2. Revestimentos especiais:
Pode ser fabricado conforme exigência
3. Display em LCD, 4 botões para acessar o conjunto de dados
4. Totalmente protegido, robusto e resistente a corrosão
Nossa bobina de excitação adota a tecnologia Siemens.
Diferentes tipos de eletrodos para líquidos comuns ou químicos.

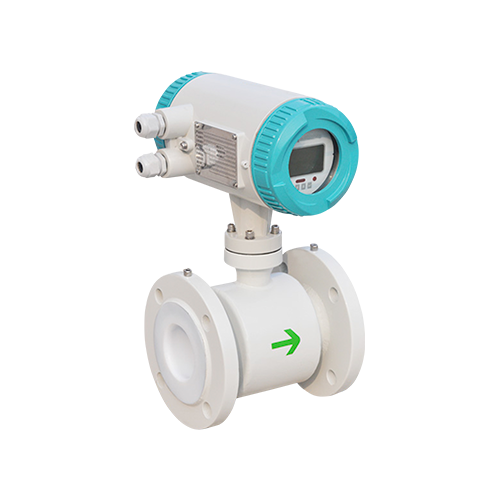

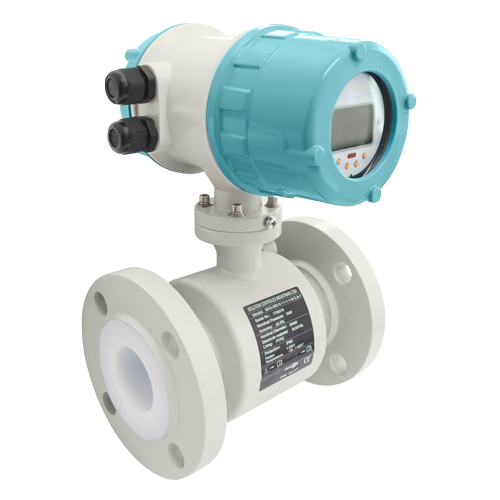

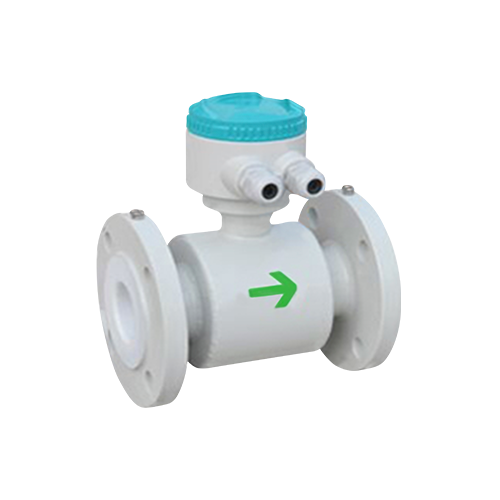

Versão flagelada
DN3 ~ DN3000
0,6 ~ 4,0Mpa (Outras sob consulta)
±0,5%, ±0,3% ou ±0,2% (opcionais)
Teflon, PFA, F46, Neoprene etc.
Convencional, raspador e substituível
Aço Inox AISI316L, Hastelloy B, Titânio,Hastelloy C, Tantalum Planina-iridum etc.
-25°C +60°C
5 ~ 100% RH (Umidade relativa)
1500:1, Velocidade <15m/s
Integral, remota, submersível, à prova de explosão
IP65, IP68 (opcional)
EXmd II T4

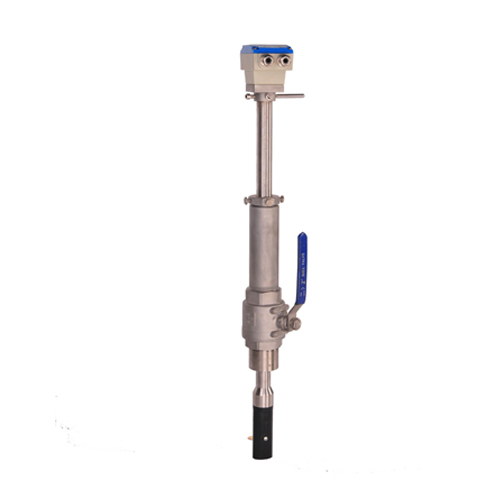

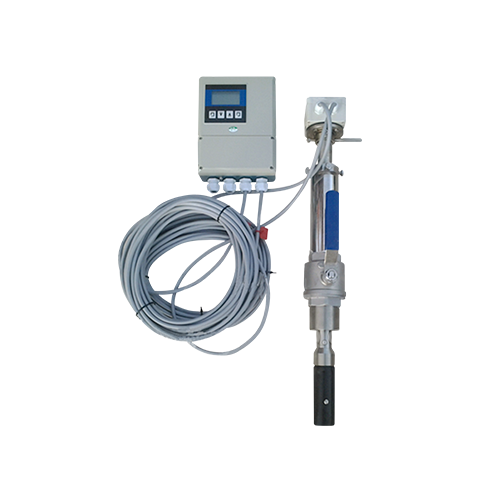

Versão de Inserção
DN100 ~ DN3000
1,6 Mpa
ABS, Poliuretano
Aço carbono, AISI304 ou AISI316
Velocidade do fluxo ≤0,5%/s, ±0,5%,
velocidade do fluxo até a velocidade máx. > 1m/s, ±0,1%
Aço Inox AISI316L, Hastelloy B, Titânio, HastelloyC, Tantalum Planina-iridum etc.
-25°C +60°C
Antes 15D, Depois 10D
Teflon, PFA, F46, Neoprene etc.
86 ~ 106 kPa
IP65, IP68 (Opcional)
Exmd II T4
Flangeado e roscado
Principais características do
material de revestimento e do eletrodo
Revestimento
1. Resistente a corrosão química; resiste ácido clorídrico, ácido sulfúrico, ácido nítrico, ácido nitro clorídrico, álcalis espessos e todos os tipos de solventes orgânicos não resiste a trifluoreto de cloro, trifluoreto de cloro de alta temperatura, flúor líquido.
2. O desempenho de resistência à abrasão não é tãobom quanto o da borracha de poliuretano.
3. Capacidade de resistir à pressão negativa não é tão boa quanto à borracha de poli clorobutadieno.
Maior resistência à pressão em relação ao PTFE.
• Menor resistência a abrasão em relação ao PTFE;
• Menor custo.
1. Excelente elasticidade, alta resistência para tração, bom desempenho para resistir abrasão.
2. Resiste à corrosão de ácidos de baixa densidade emgeral, álcalis e sal; não resiste corrosão de materiaisoxidantes.
1. Forte desempenho para resistir à abrasão;
2. Desempenho ruim contra corrosão.

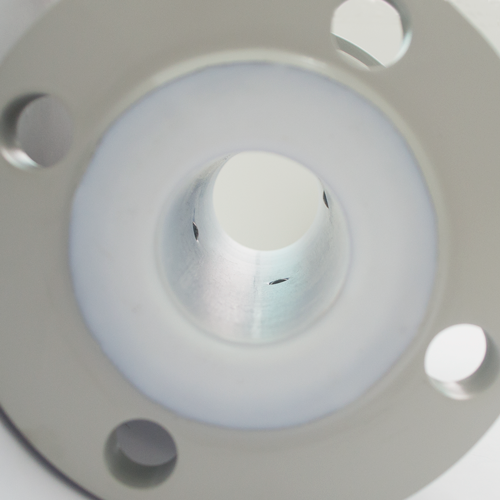

Eletrodo
Aplicável em água, esgoto e meios corrosivos. Ampla- mente utilizado em indústrias de petróleo, química, etc
Aplicado em processos não corrosivos e de baixaabrasão.
Tem forte resistência ao ácido clorídrico de qualquerconcentração. Também resistente contra vitriol, fosfato, acidos hidrofluoridricos, ácidos orgânicos, etc.
Resiste a ácido não oxidado, como o ácido nítrico, mistura de nitração, ou a erosão da mistura de ácido crômico e ácido sulfúrico; resistindo a sal oxidado, como Fe + + +, Cu ++ ou erosão de outros oxidantes, tais como a erosão por líquidos hipocloritos com temperatura acima do normal e a água do mar.
Resiste a erosão da água do mar, todos os tipos de cloro e hipoclorito, ácidos oxidados (incluindo ácido sulfúrico fumegante), ácidos orgânicos, álcalis; não resiste à erosão de ácidos de redução mais puros (como o ácido sulfúrico, ácido clorídrico); se existe oxidante em ácidos (tais como ácido nítrico, Fe + + +,Cu + +) a erosão irá reduzir grandemente.
Aplicável em quase todos os meios químicos, excetopara Agua forte (ácido nítrico dissolvido em água), sal de amônia.
