Nossos produtos
Medidor
de Vazão
Ultrassônico
Modelo: UFM
O Medidor de Vazão Ultrassônico UFM é amplamente
utilizado para medir diferentes tipos de líquidos como
água corrente, conservação de água em setores como
metalurgia, indústria química, maquinaria, energia etc.
Pode ser aplicado para monitoramento da produção,
testes de equilíbrio de água, colocação em rede de
equilíbrio térmico, monitoramento de energia e para medir calor consumido ou gerado no processo basta
conectar o transmissor de temperatura.
O Transmissor (instalado no interior de gabinete de
Instrumento, painéis, entre outros) e o Transdutor
(instalado nas tubulações) são instalados separadamente e conectados por cabo especial.
ABS, PVC e PTFE
30 metros – máximo
2% do range
20 ~ 30 VDC
M20x1,5 ou 1/2″ NPT
Rosca BSP
4-20mA e HART
LCD
Precisão melhor que 1%
Selecione os modelos e diâmetros de
sensores entre 15 e 6000mm.
Dupla transmissão de sinal diferencial balanceado, eficaz a interferência de linhas de
transmissão e fontes de energias fortes.
Conecte o sensor de temperatura e meça a temperatura do fluido.
• Memória acumulativa de fluxo de 512 dias, 128
meses ou 10 anos;
• Memória de início e corte do fluxo de 64 vezes;
• Memória automática de funcionamento do medidor
de 32 dias.
Selecione o cartão de memória para armazenar os dados do medidor ultrassônico.
COMPOSIÇÃO DO MEDIDOR

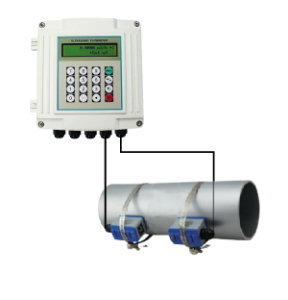

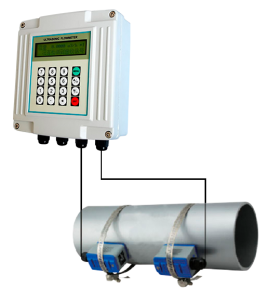

Tipo Clamp on

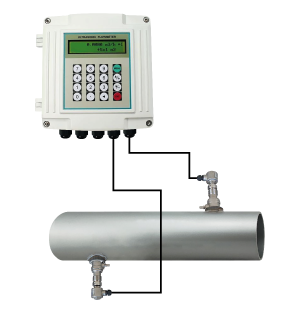

Tipo Inserção

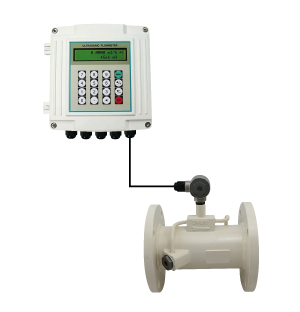

Tipo tubo

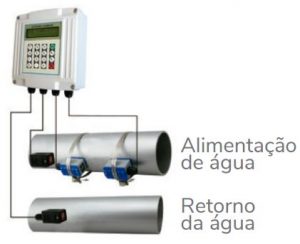

MEDIÇÃO DE ENERGIA DE AQUECIMENTO OU RESFRIAMENTO
• Instalação sem abertura de linha
• Zero perda de carga
• Sensores de vazão e temperatura acoplados à linha externamente por grampos
• Medição de temperatura externa
à tubulação
• Instalação sem abertura de linha
• Zero perda de carga
• Estável e confiável pela fixação
dos sensores
• Sensores temperatura acoplados à linha externamente
• Medição de temperatura externa à tubulação
• Instalação exige aberturada linha
• Alta precisão, estável e confiável
durante a operação
• Sensor de temperatura acoplado à linha externamente

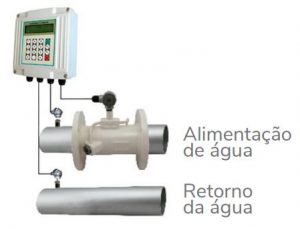

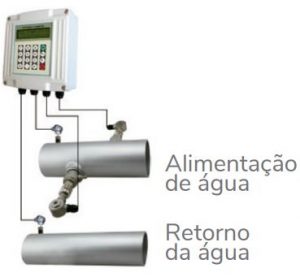

MEDIÇÃO DE ENERGIA DE AQUECIMENTO OU RESFRIAMENTO

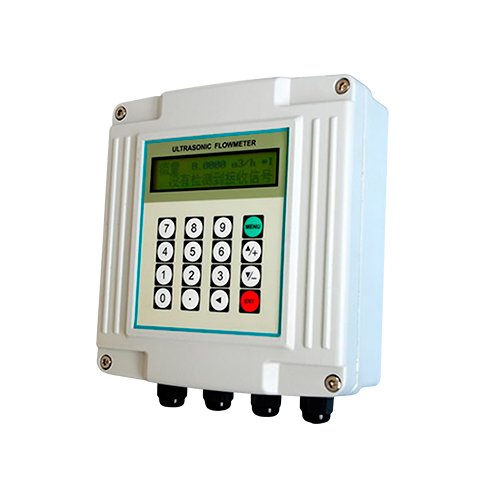

DE PAREDE
Usado para montar na parede
Dimensão:
170 x 180 x 56 mm
Fonte de energia:
DC8-36V ou AC85-264V
PAINEL SUSPENSO
Usado para a instalação do
medidor em painéis
Dimensão:
152 x 76 mm
Fonte de energia:
DC8-36V ou AC85-264
À PROVA DE EXPLOSÃO
Usado para a área classificada
Classe Ex-proof:
DIIBT4
Dimensão:
298 x 298 x 110 mm
Fonte de alimentação:
DC8-36V ou AC85-264V
