Nossos produtos
Válvula
Borboleta
Tri-Excientrica

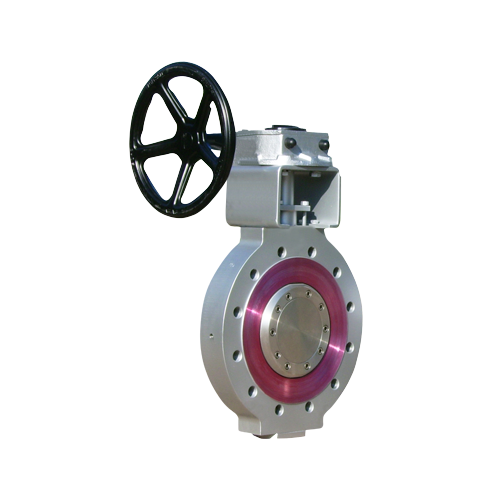

Modelo: K501 - Triple Offset
Válvula Triple Offset
A Solution Controles apresenta a Série K501, uma Válvula Borboleta de alta performance tipo Tri- Excêntrica projetada para suportar condições extremas de operações em altas temperaturas e pressões com função de bloqueio ou controle proporcional.
A principal característica dessa válvula é o sistema de vedação que consiste em um conjunto de anéis lamelares montados no disco. O anel lamelar é fabricado de anéis metálicos intercalados com material selante(Grafite, PTFE, etc). Tal estrutura fornece uma vedação suficiente para otimizar o contato direto com asede. As forças de vedação são geradas por um torque durante o fechamento uniforme em torno da sua circunferência.
- Anéis de Vedação ANSI316 + Grafite
- Sede Integrada revestida em STL
Classe VI (estanque 100%)
ANSI 150, 300, 600, 900 e 1500lbs
Manual, Pneumático, Elétrico e Hidráulico
Conforme API609 e ISO5752
Revestimento em STL, 13Cr, F51 etc.
1. A haste está condicionada atrás da sede. Isso permite um contato completo do anel lamelar com a sede em torno de toda circunferência.
2. Alinha do centro da haste esta deslocado do centro do eixo da válvula (e tubo), o que evita a interferência entre a sede e o anel lamelar , durante toda a abertura e fechamento.
3. O assento do eixo do cone está acondicionado a partir da linha de centro da haste para eliminar desgaste durante fechamento e abertura e alcançar vedação compres- siva e uniforme do anel lamelar.
